KA7543内部主要包括电流放大器、振荡器、调光器、保护电路、图腾输出级及内部电源等电路，其内部结构如图2所示。

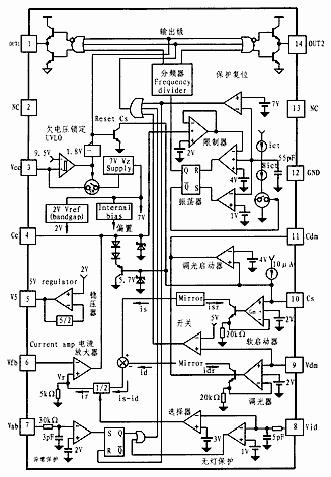

图2   KA7543内部结构图

    2.1软启动

    KA7543的软启动功能除了一般IC软启动的含义之外，还具有对荧光灯的预热启动。

    在KA7543的脚3上的Vcc电压达到启动门限电压（8.5V）后，内部UVLO电路即为IC内的所有电路提供基准电压（Vref=2V±5%）和偏置电流。IC内的软启动电路开始对软启动电容Cs充电，IC输出一个比通常工作频率fnor高约30%的高频预热频率fpreo其最高软启动频率由脚4 （Cc）上的电压决定。由于电子镇流器输出端的LC串联谐振电路中的扼流圈对高频有衰减作用，故只产生一个合适的电流对灯丝加热。随着Cs上的电压Vcs线性增加，开关频率随之线性下降。当频率降至LC串联谐振电路的固有频率（fo）时，LC电路发生串联谐振，于是在并接于灯管两端的电容（C）上产生一个约1kV的高压脉冲，将灯管南昌穿而点燃，然后，IC的输出频率达到稳压工作频率fnor 。在Vcs线性升高到2V时，软启动频率从预热频率（fpre）线性降低至通常工作频率（fnor），软启动时间为0.8~1s。在此过程中，由一个正比于Vcs的反馈参考电压控制灯灯电流。当Vsc=2V时，灯电流最大。

    2.2振荡器

    KA7543的振荡器电路包含了两个比较器，振荡器充电时间与放电时间之比为7：1.振荡器低比较基准电压设定在1V，并分别用2V和4V设定高频限制和低频限制。以限制IC的最高工作频率，避免IC异常工作，同时保证在镇流器系统中的零电压开关（ZVS）操作。

    2.3调光控制

    KA7543的内部调光控制电路位于脚9（Vdm）/脚11（Cdm）和脚6（Vfb）之间。调光电压范围为0~2V，在0V时为满光（Full Light）,在2V时完全变蝉（Full Dimming）。当脚10（Cs）电压Vcs变为4V时，调光开始。脚11（Cdm）上的外接调光电容用于测定调光操作。

    2.4输出驱动

    KA7543的脚1（OUT1）和脚14(OUT2)的输出用来驱动变压器，再利用变压器驱动镇流器电路中的半桥高/低开关（MOSFET）。在开关频率时钟周期内，输出OUT1和OUT2因为有死区时间的限制，因此，OUT1和OUT2不会同时输出高电平。在欠压锁定（UVLO）条件下，OUT1和 OUT2均输出低电平，IC外部半桥中的高/低开关都载止。

    2.5检测与保护

    a.检测

    3V比较基准电压在KA7543内通过30kΩ的电阻连接于脚8（Vid），用于执行两支灯和一支灯的反馈。并通过调节电流（Ir）设定反馈基准电压。单灯检测功能是KA7543的特点之一。

    b.保护

    为防止系统损坏，KA7543采用直接检测方式实现无灯保护。
