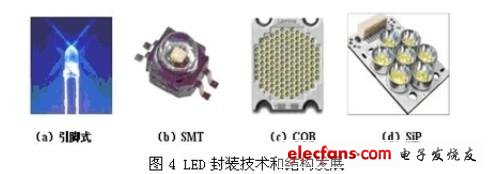

在系统集成方面，台湾新强光电公司采用系统封装技术（SiP）， 并通过翅片＋热管的方式搭配高效能散热模块，研制出了72W、80W的高亮度白光LED光源，如图5（a）。由于封装热阻较低（4、38℃/W），当环境温度为25℃时，LED结温控制在60℃以下，从而确保了LED的使用寿命和良好的发光性能。而华中科技大学则采用COB封装和微喷主动散热技术，封装出了220W和1500W的超大功率LED白光光源，如图5（b）。

四、封装大生产技术

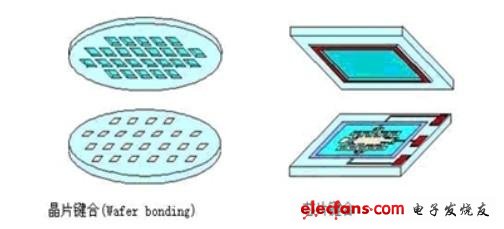

晶片键合（Wafer bonding）技术是指芯片结构和电路的制作、封装都在晶片（Wafer）上进行，封装完成后再进行切割，形成单个的芯片（Chip）；与之相对应的芯片键合（Die bonding）是指芯片结构和电路在晶片上完成后，即进行切割形成芯片（Die），然后对单个芯片进行封装（类似现在的LED封装工艺），如图6所示。很明显，晶片键合封装的效率和质量更高。由于封装费用在LED器件制造成本中占了很大比例，因此，改变现有的LED封装形式（从芯片键合到晶片键合），将大大降低封装制造成本。此外，晶片键合封装还可以提高LED器件生产的洁净度，防止键合前的划片、分片工艺对器件结构的破坏，提高封装成品率和可靠性，因而是一种降低封装成本的有效手段。

此外，对于大功率LED封装，必须在芯片设计和封装设计过程中，尽可能采用工艺较少的封装形式（Package-less Packaging），同时简化封装结构，尽可能减少热学和光学界面数，以降低封装热阻，提高出光效率。

五、封装可靠性测试与评估

LED器件的失效模式主要包括电失效（如短路或断路）、光失效（如高温导致的灌封胶黄化、光学性能劣化等）和机械失效（如引线断裂，脱焊等），而这些因素都与封装结构和工艺有关。LED的使用寿命以平均失效时间（MTTF）来定义，对于照明用途，一般指LED的输出光通量衰减为初始的70％（对显示用途一般定义为初始值的50％）的使用时间。由于LED寿命长，通常采取加速环境试验的方法进行可靠性测试与*估。测试内容主要包括高温储存（100℃，1000h）、低温储存（－55℃，1000h）、高温高湿（85℃/85％，1000h）、高低温循环（85℃～－55℃）、热冲击、耐腐蚀性、抗溶性、机械冲击等。然而，加速环境试验只是问题的一个方面，对LED寿命的预测机理和方法的研究仍是有待研究的难题。
