有源PFC不需要在输入端使用大电容(例如，电解电容)，从而使该设计方案更具竞争力。设计中的输入电容(C2)容值很小，允许使用陶瓷电容。方案中由于避免了电解电容的使用，可有效延长LED灯的使用寿命。

    LED灯需要通过散热耗散绝大部分功率，而MR16 LED灯的尺寸非常小，所能提供的散热空间也非常有限，这就使得这些灯管通常工作在+80°C至+100°C高温环境下。即使采用最高级的电解电容，在如此高的温度下也很难支撑10,000小时以上的工作时间，由此制约了LED灯的使用寿命。

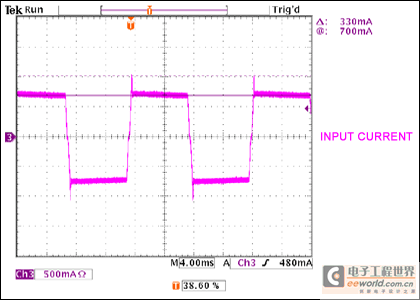

    方案中的有源PFC将输入电流整形为方波，如图2所示。

图2. LED驱动器的输入电流

    输入电流整形成方波是最好的控制方案：能够在整个交流电周期内将其数值(变压器和调光器负载电流)保持在所要求的最小值以上。

    控制电路由R8 (检流电阻)、R7和C9构成，R7和C9提供平均MOSFET电流，与平均输入电流相同；MAX16834能够在交流输入的每个周期内保持该电流恒定。

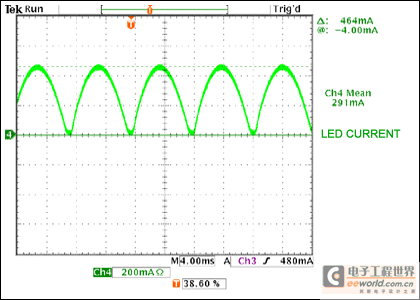

    由于该方案不带电解电容，LED电流为整流后的正弦波(没有调光)或者是被部分切角的整流正弦波(带有调光)，交流电压周期之间没有储存能量(图3)。

图3. LED电流为整流后的正弦波，频率是交流电的两倍。

    MAX16834的输出端具有过压保护(OVP)。借助OVP电路，当LED出现开路或断开时，驱动器将自动关闭，不会损坏驱动器。

测试结果
    该参考设计电路板在以下条件下进行测试：
    电子变压器：Lightech LET-60
    电子变压器输入电压：120VAC、60Hz
    驱动电路输入电压：以40kHz信号调制的12VAC、60Hz
    输出：4只串联LED
    测量结果(没有调光)：
    LED功率：4.2W
    效率：77%
    输入功率因数：0.943

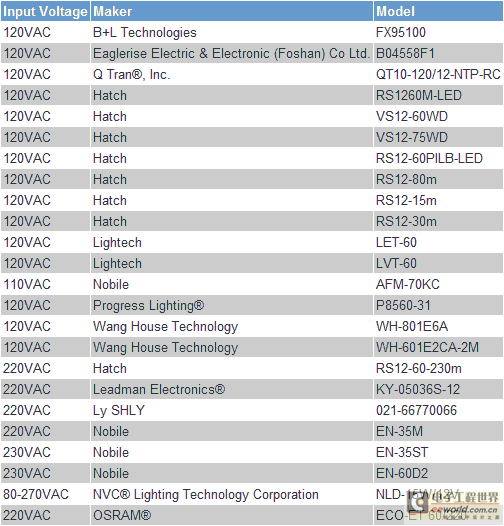

    该设计方案可配合下表所示电子变压器使用。

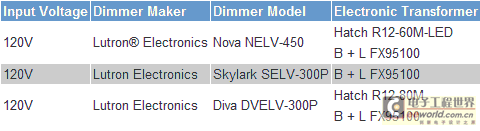

     此外，该方案还结合下列调光器/电子变压器进行了测试。

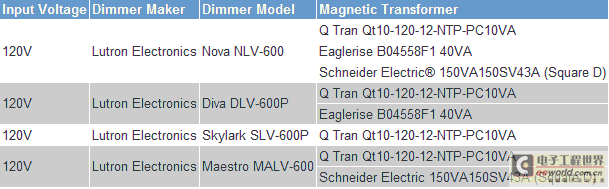

     测试方案也能够配合下列调光器/磁变压器工作。

    测试过程
    关闭120VAC/230VAC电源。
    将后沿调光器(需要调光时)的输入连接到电源。
    调光器输出连接到电子变压器输入；没有调光时，将变压器输入连接到电源。
    调光器输出连接到电路板的VIN1和VIN2输入。
    将LED连接到LED+ (阳极)和LED- (阴极)之间。
    打开电源。
