BD26502GUL的特点
另外，并不仅仅是简单地使多个LED亮灯，如何才能在不增加控制用CPU负荷的前提下实现「引人注目」而又「漂亮的」亮灯模式也是重要的问题。BD26502GUL内置了13种模式的倾斜功能和8方向的自动滚动功能，不给CPU增加负荷即可实现表现力丰富的LED亮灯效果（图4，5）。而且，还搭载了能够双面存储7x17的矩阵亮灯数据的RAM，并且通过边擦写这些数据边交替反复显示，达到像动画片一样的动态效果。

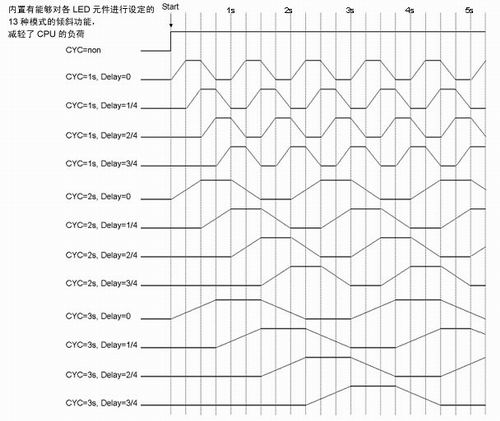

图4 能够对各LED元件进行设定的13种模式的倾斜功能（减轻了CPU的负荷）

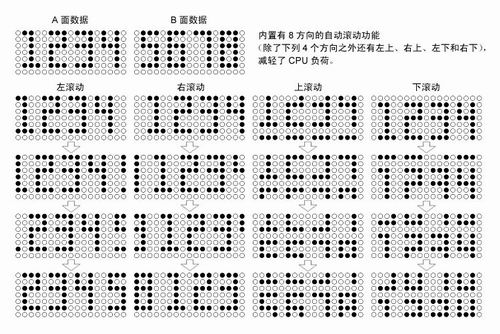

图5 BD26502GUL的滚动功能举例
BD26502GUL拥有控制用时钟输入输出端口，也可以使多块这种IC同时工作（图6）。倾斜和滚动等功能通常用内置的振荡电路生成时钟来控制时间，但内部振荡电路因为多块IC在频率上各有偏差，所以在时间上无法形成完全统一的亮灯模式。使用本IC则可以将此时钟切换到来自引脚的外部输入，就能够使用同一时钟使多块IC间的亮灯时序和倾斜、滚动时间同步。如图6所示，采取从时钟源向各块IC并联输入时钟的方法，或者通过本IC的时钟输入/输出端口的串联连接的方式，均可以用同一时钟信号同步控制所有IC。利用此功能，就是LED元件数量达到7×17=119个以上的应用也可以实现完全同步的无半点不协调感的亮灯控制。

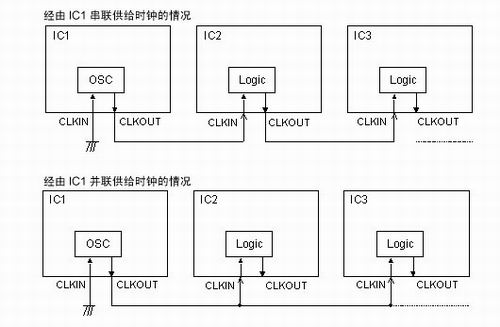

图6 多个BD26502GUL同时工作的一个构成例子
另外，利用罗姆独创的技术已经将恒流电路的饱和电压降低到非常低的50mV（ROHM的评价）。所谓饱和电压就是恒流电路中所使用的晶体管的最低工作电压，如果电压低于饱和电压，恒流电路的驱动电流下降，就不能获得所希望的LED亮度。近年来，市场正在扩大的智能手机显示屏幕大且功能多，用户对所谓的“电池没电了”多有不满，对占整部手机消耗功率很大比例的LED驱动器消耗功率的降低提出了严格要求。传统的LED驱动器为了保证LED元件的Vf而需要升压电路，这种升压电路的效率是决定电池耐久性的重要因素而受到人们的重视。
但是现在，随着LED的Vf降低，即使没有升压电路而只靠电池电源电压也能确保达到Vf的事例已经多起来了，因此关键在于上述的饱和电压。因为是用电源电压将LED的Vf那样低的电压外加给恒定电流驱动器引脚，所以该饱和电压越低，不用升压电路就可以使LED正常亮灯的范围就越宽（图7）。

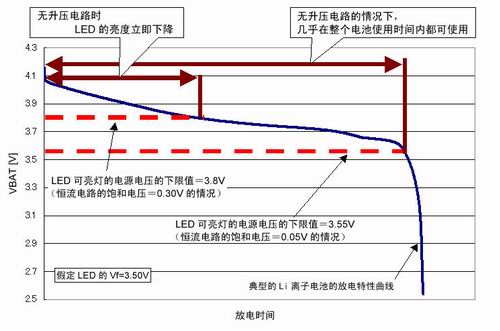

图7 LED驱动器的恒流驱动电路与可驱动时间

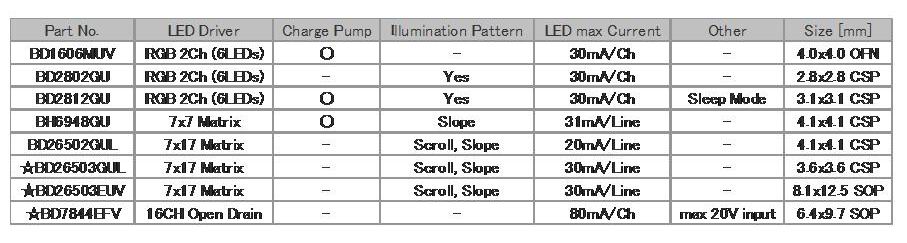

罗姆充分利用了多年来培养起来的LED驱动器技术，不仅开发了点阵式驱动器，还在各种产品领域内开发了与装置的个性化和高级化相对应的显示与装饰用LED点阵式驱动器（表1）。
预定还将继续扩大和充实产品线，备齐RGB装饰用（BD1606MUV、BD28xx)和可适应各种用途的OpenDrain型显示器驱动器（BD7844EFV）等产品，以供用户根据各种用途进行选择。
