2) DSP数字控制：伊顿 伊顿9390-120KVAUPS系统采用了 32位 DSP数字控制芯片，在 UPS系统内部全部为数字控制，整机内部没有一块电位器，不仅仅提高了对事件的处理速度，同时也大大提高了整机运行的可靠性，避免了模拟控制随着时间的变化，参数漂移的缺陷。

　　3)控制电源：对于 UPS本身的核心电源，伊顿 伊顿9390-120KVAUPS系统内部是采用两块冗余的逻辑电源作为它的核心控制电源，任何一块电源发生了故障，都不会影响整机的正常运转。同时该逻辑电源采用了多点取电的方式，可以分别从整流器输入，旁路输入和输出分别取电，最大可能性的保证了该逻辑电源始终处于一个正常的运行状态。总之，伊顿伊顿9390-120KVAUPS系统对关键器件都采用了冗余再冗余的措施。

　　4)输出变压器：对于伊顿 伊顿9390-120KVAUPS系统，标准配置是不含有输出隔离变压器的，因为采用 IGBT整流技术的 UPS，不需要这个变压器，就可以直接逆变输出 380V。同时， 9390利用独特的技术，内部虚拟产生零线，很好的解决了输出端零地电压的问题。但由于采用可控硅整流技术的 UPS(俗称工频机)已经深深的被 Morgan Stanley用户所接受，因此，一再强调需要配置输出隔离变压器，为了彻底的消除用户的顾忌，在该项目中，在每套并机系统的输出端，分别配置了隔离变压器，同时，隔离变压器也增加了维修旁路的功能，在为负载提供稳定可靠的纯净电源的同时，也大大方便了对变压器的维护工作。

　　电池在线检测系统：

　　针对于该项目，伊顿提供的电池为美国 GNB原装电池，同时为了满足电池单体在线测试的要求，伊顿公司配置了世界上最先进的在线电池管理系统 Cell Watch系统。 Cell watch系统是美国 NDSL公司的主打产品,凭借其优越的性能，已经广泛的应用在 UPS以及开关电源的行业中，为全世界的广大用户，节省了电池方面的运行成本。

　　Cell Watch电池监控系统可以实时在线的监测到各个电池单元的工作状态，电池电压、电流、温度以及电池内阻。同时通过监测 CU单元中的 4个告警干接点信号，可以方便的通过 RS485总线，将告警信息上传到 TMS系统中。通讯方式可以基于 MODBUS-TCP/IP协议来传送，也可以基于 RS485来传递告警信息。

　　电池维护的重要性：

　　1、 世界上没有免维护电池

　　2、 蓄电池内阻是判断电池性能的技术标准

　　3、 蓄电池内阻在线监控是重要环节

　　4、 内阻超过 20%时慎重考虑，超过 35%,建议立即更换

　　Cell Watch的特点：

　　1、光纤连接：最小的线缆，最小的电子噪音，最高的可靠性，容易安装 2、集中控制：远程的集中控制单元，方便监控 3、 24/7在线监测 4、 CE&UL Certified 5、可扩容系统 6、完整的记录存储功能 7、图表分析功能 8、远程监控 9、监测电池内阻、电压、电流、温度 10、光纤连接降低干扰

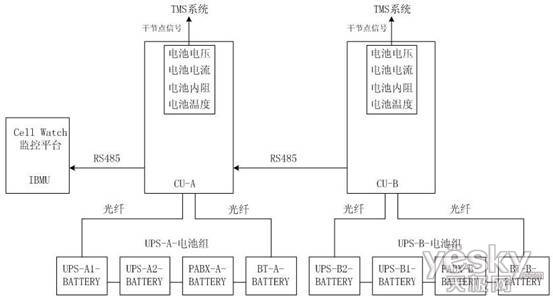

Cell Watch系统原理图

　　四、系统方案原理图：

　　该系统为双电源供电系统，每路总线由两台 9390-120KVAUPS组成 1+1并机系统，同时，还配置了 9155-10KVAUPS，为用户的小型服务器提供不间断的供电保护。

　　该系统优势：两路总线是完全独立的系统，当其中任何一路总线发生故障时，由另外一路总线自动的承担全部负载。同时，并机 UPS系统配置了手动维修旁路开关，在保证为用户提供不间断电源的同时，进行 UPS的在线维修。变压器也配置了维修旁路开关，能够方便用户实时的对隔离变压器的各个接线端子进行检修。另外，该系统在设计的初期就考虑到用户机房空间的问题，因此，所有的 UPS和隔离变压器都是靠墙摆放的，均是真正的前维护产品，详情请参考机房平面布置图。

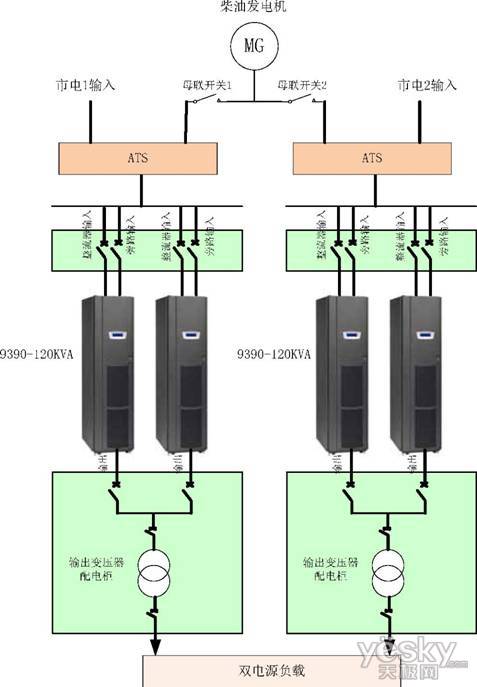

双总线电源供电系统原理框图

　　从上图可以清晰的看到，每路总线都是配有发电机作为其后备电源，同时，两路总线的市电输入是不同的市电输入，最大限度的保证了 UPS始终能处于正常的工作状态。
