光伏逆变器的隔离需求及实现
[发布时间]:2012年12月12日 [来源]:电子发烧友 [点击率]:5328
【导读】: 过去几年,光伏(PV)产业飞速发展,其动力主要来自居高不下的油价和环境忧虑。不过,成本仍然是妨碍其进一步扩张的最大障碍,要与传统的煤电相竞争,必须进一步降低成本。在太阳能电池板以外,电子元件(如P...

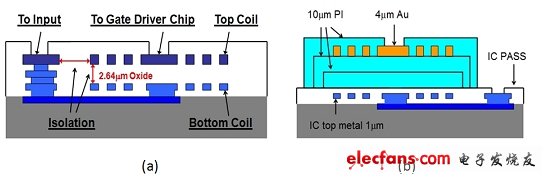

图5:变压器结构(a)1 kV栅极驱动器;(b)2.5kV栅极驱动器。

对于多逆变器并联系统(如串式逆变器),逆变器之间也需要通信,这一般是通过RS-485总线、RS-232总线或者CAN总线(需要隔离时)实现的。自驱动隔离收发器将能够从电池板端获得总线端所需的电源。

微逆变器也开始受到人们的青睐,因为它们有助于提升系统的可靠性和性能。它们还有利于解决串式逆变器存在的潜在直流电弧问题。微逆变器一般安装在楼顶电池板的下方,这种条件下的环境温度可能非常高。高温会加快光耦合器中LED性能的下降;另一方面,基于微变压器的隔离方法,其性能不会随时间而下降,在这些极端条件下表现卓越。微逆变器可以使用单级逆变器来取代全三级逆变器,以降低系统成本。每个微逆变器的功耗可能仅仅只有两三百瓦,在这一功耗水平下,隔离集成方法为降低系统成本、提升系统可靠性带来了许多系统集成的可能性。

本文小结

基于微变压器的隔离集成方法是满足并网PV逆变器、中央逆变器或微逆变器的隔离需求的理想解决方案。其集成式信号和电源隔离能力可以大幅减少元件数量,提高系统可靠性和使用寿命,同时,其精密的栅极驱动时序特性则可能进一步提高逆变器的效率。利用基于微变压器的隔离型ADC,可以对电网电流和电压进行更加准确的测量,最终给电网带来高品质的单位功率因数正弦电流。
