电磁灶低压电源部分的故障率仅次于IGBT击穿故障．维修也较麻烦：采用变压器的低压电源若变压器损坏．除非有原装的．不然不是电压值不对，就是体积太大装不进机壳内：采用开关电源的．如遇到常用的电源集成块．还好办一些：遇到一些没听说过的集成块．往往是一筹莫展：采用分立元器件的低压电源．故障检修更是麻烦。

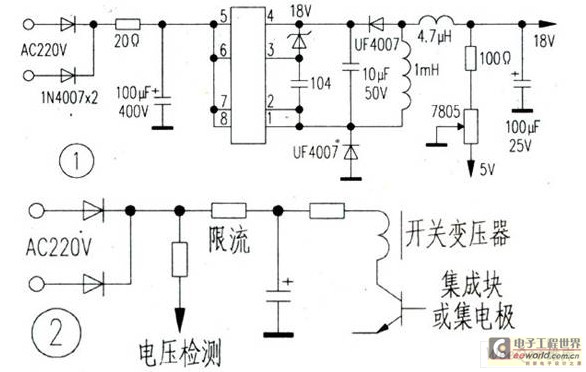

笔者采用一种万用电源板．其尺寸只有6cm×3cm．随便哪一种机型的电磁灶都能装进去(特别是那些超薄机型)，且使用灵活性大，适应面广，其原理见图1。

检修时．确认是电磁灶的低压电源故障后．笔者总结的代换方法有以下几种。

1．这种万用电源板(开关电源)必须先把小板的地线和主板的地线接上，才会有电压输出。很多初次使用万用电源板者．都误以为其有两根电源线输入．输出端才有电压输出(这一点要特别注意)。

2．对于图2这种开关电源是最常见的。代换时．可把限流电阻取下．整个电源就切断了。再把万用电源板的+18V、+5V输出接入故障机的+18V、+5V输出端点即可。注意：  (1)+18v处有原电源电压反馈稳压二极管、电阻等与原电源相连．一定要取下(断开)；不然会把+18V电压拉低，造成代换失败。  (2)有的限流电阻装在10μF／400V电容后边．在取下限流电阻的同时．要把该电容也一起取下(不取会造成该电容上电压过高．电压检测系统出现过压报警)，也会造成代换失败。

3．+18V电压分两路．一路通常直接到一只2338或8050*率管的集电极．其基极受控于CPU而控制风扇。另一路经一只限流电阻至IGBT的驱动管(常见的是8050的集电极)。+5v电压一般有两种方法取得：一是经+18V经降压电阻到三端稳压管7805而来：二是原变压器或开关变压器单独绕组提供+10V电压．再经三端稳压管7805而来：个别机型则由431集成块和*率管组成稳压得到+5v电压(可用7805直接代换．关键要分清电路的进端和出端)。只要搞清楚+18V和+5v的接入点，直接用万用电源板的+18V和+5V连接即可。

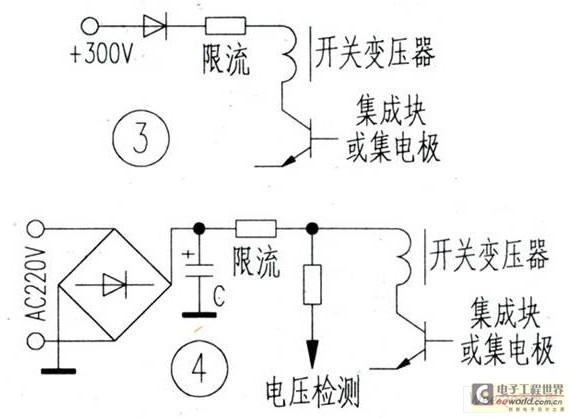

4．图3这种接法的低压电源代换方法是：

取下限流电阻．把万用电源板220V、+18V、+5V接到该故障机电源的对应端点即可。

5．对于图4接法的低压电源电路．代换时．可把整流小侨堆和滤波电容取下．再按图2所示．用两只二极管接至电压检测端．断开与原开关变压器的连接(如不这样做，也会出现报警不工作)。图4线路常见于容声牌机型的低压电源部分。

6．对于艾美特、格兰式、奔腾等近期机型采用的单独小电源板出故障时．可用此种万用电源板直接代换。

注意：原机小板上标有主板“地”、小板“地”．其实两个“地”在小板内连成一体．故只需接一个地即可。

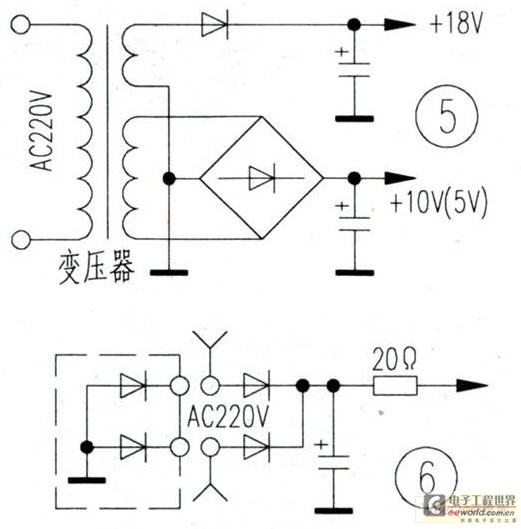

7．对于图5所示的变压器低压电源代换方法是：将变压器拆下、整流二极管取下，将原滤波电容容量微减小些(可减小开机时对万用板电源的冲击)。代换后对电压的适应性更好。在次级电压共地的前提下．均可用万用电源板直接代换。

8．如遇故障机低压电源的变压器次级电压不共用一个地，则要用两只万用电源板代用：一只+18V接IG-BT驱动8050管的集电极．“地”接IGBT和整流主桥堆的“地”。另一只略微改动一下万用电源板．在AC220V接入端焊上两只1N4007二极管．和板上另两只1N4007组成全桥整流(如图6)，其输出负极和小板负极相接；再把小板上的+18V稳压管改为12V稳压管．就可将+12V和+5V接入原电源的相应电压点使用。注：2004年以前机型采用次级电压不共地较多．如容声、欧兰斯等品牌，现在不常见到。故改用时．要仔细分辨电压点的位置和作用．以免炸机。
