手机应急充电器充电电路的设计(二)
[发布时间]:2010年8月11日 [来源]:电子变压器资讯网 [点击率]:9547
【导读】: 电路工作流程如下。① 初始化充电周期充电芯片检测到电池和充电电源后将初始化充电周期,充电结束后,如检测到电池电压低于3.89V或THERM引脚电压高于1.4V将重新充电。允许快充的条件是电池电压大...


其内部框图如图3所示。

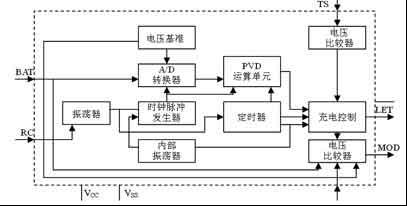

图3  Wealth—Ⅰ主充电芯片内部电路原理

③ 工作原理
首先,由振荡器和内部振荡器共同作用到时钟脉冲发生器,产生时钟信号,用来控制D/A转换、-ΔV运算器及其他有关单元电路,并使之同步工作。该充电芯片在中断充电电流期间进行采样,以求采样的精确。采样电压从脚4(BAT)进入电路内部,经A/D转换后送入-ΔV运算器处理,并将运算结果送入充电控制单元,随时控制充电过程。


在充电初始阶段,该充电芯片会检测电池的电参数,一旦电参数确定,立即用适当的算法确定合适的控制方法。这个过程主要是为了区分不同电参数的锂电池,同时也排除了欠充电和过充电情况发生。该充电芯片使用最小电流法终结充电。为了充电安全,电路内部设置了一个可供用户编程的充电定时器。通过定时器也可以用最大时间法终结充电。
