智能镍氢充电器的研制(一)
[发布时间]：2010年8月9日 [来源]：电子变压器资讯网 [点击率]：9208
【导读】： 摘要：叙述了一种针对标称电压为24V，容量为2．5Ah的镍氢电池组的充电器的实现。该系统摒弃传统的工频变压器，采用TOPSwitch—GX系列单片开关电源芯片，通过PWM的方法实现了对电池组进行不...

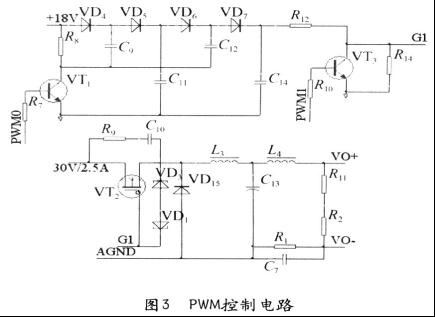

电压检测的实现：电池的端电压通过电阻R11，R2分压，经过放大电路进入控制芯片的AD口。计算公式如下：


    其中壤示电池电压，Vc为采样到的电压
    电流检测的实现：在这里先用电阻R1(0．1Ω)将电流转换为电压。由于转换后的电压很小，因此在把该电压送入AD口前进行了电压的放大，放大的倍数为16倍。计算公式如下：


    其中I表示充电电流，Vc为采样电压

温度检测的实现：通过电阻R15和电池内部的NTC电阻构成一个回路。由于NTC的阻值随着温度产生变化，因此通过检测NTC电阻的端电压，可以通过下面的计算公式计算出当前电池组的温度。
