为了选择技术先进、经济合理、安全可靠的UPS装置，不仅要熟悉UPS本身的性能特点，而且更需要了解计算机对供电系统的要求。

(1)计算机对供电系统的要求 计算机的供电电源应具有稳压、调压、抗干扰、不间断供电等特点，具体如下。

①电压稳定的静态变化。就计算机而言，“浪涌电压”系电压正弦波的幅值变化;“脉冲电压”则指叠加在电压正弦波上的脉冲值(不呈周期变化);呈周期变化者则称为“振荡电压”(仍然叠加在正弦波电压上)。负载变化压降要求负载在0～100%间变化时，电源压降一般在10%以下。

②频率稳定。要求频率变化范围在一定范围之内。

③抗干扰。电源必须具有抗高次谐波、脉动电压和振荡电压的能力。

④不间断供电时间。

停电可能造成数据丢失、错误等。不同的计算机对不间断供电时间的要求不同，有的不得大于5ms，有的不大于10ms，有的不大于20ms。

(2)容量、相数的选择 在为计算机系统配置UPS时，首先考虑的问题是选择多大的容量，使它在使用中发挥最佳的效率。UPS的容量用kV·A来表示，它取决于负载的kV·A的大小。负载的kV·A可用实测法或估算法来确定。实测法是在通电情况下测量负载电流，如果负载是单相的，则用相电流和相电压乘积的两倍作为负载的kV·A;如果是三相平衡负载，则用最大线电流与相电压乘积的三倍作为负载的kV·A。估算法是根据生产厂家提供的数据，将每一个负载按复功率相加的办法得出总的负载的kV·A。比较简便的方法就是直接把各个负载的kV·A相加为总的负载的kV·A，再考虑适当的安全系数(如安全系数取30%)，就能确定所要选择的UPS系统的容量。

此外，在选择UPS系统容量时，还应根据负载的扩展能力及负载的浪涌kV·A(或浪涌电流)的大小，留有一定的余量。容量太小，会使设各经常处于超载状态，严重影响其使用寿命;容量过大，不但不能发挥设备应有的效率，而且会造成经济上的极大浪费。

选择好容量以后，接着就是确定相数。现在UPS有三相输入/三相输出、三相输人/单相输出和单相输入/单相输出等几种类型。一般来说，大容量的UPS都是三相输入/三相输出的，小容量的UPS多数是单相输人/单相输出的，中、小容量的UPS既有三相的，也有单相的，应该慎重选择。三相输出电源设各不仅结构复杂、价格较贵，而且在维护保养方面也比较麻烦，因此，应尽量选择单相输出的UPS。现在有些不间断电源，为了使系统的工作状态更加平稳可靠，无论单相及三相输出都采用三相输人脉宽控制的整流器。

(3)电池供电持续时间的选择 在UPS系统里都配有免维修密封铅酸电池组，它作为一个储能装置，在市电不正常或停电时给逆变器供电，这样就可以不间断地对负载供电。电池供电持续时间的选择，与当地市电停电次数的多少以及每次停电时间的长短有关，可以根据当地市电停电的记录资料，结合配电情况，由用户自行选择决定。一般供电持续时间为10～30min或更长的时间。由于用户对调压、稳压、稳频、供电方式(在线或离线)等措施不同，其基本接线方式是不相同的。

①无旁路，单独运行方式。电网正常及故障时均由一套UPS供电，能保证稳压稳频，但灵活性差。

②并列运行方式(冗余度方式)。具有两套UPS，一套故障时，可由另一套继续供电，且可以带旁路，可靠性、灵活性高。

③机械式切换至旁路的单套运行方式。电网正常时由逆变器供电，逆变器故障时由机械式带触头的开关切换至旁路供电。切换时有瞬间断电。

④静态开关切换至旁路的单套运行方式。与机械式切换至旁路的单套运行方式的不同之处是这种运行方式采用无触头的静态开关(如双向可控硅)，切换时无瞬间断电现象，但可能有波形畸变，UPS可以做成“在线”和“离线”两种运行方式。

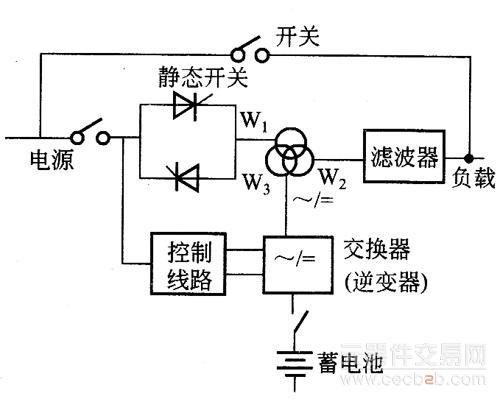

⑤改良型接线方式。其接线方式如图所示。铁磁稳压器有三个线圈，Wt接至电网，yVz接至负载，W3接至变换器。辐正常时电网经静态开关WJ，由滤波器对负载供电，同时经W3由变换器整流后对蓄电池进行充电。当电网故障时，控制电路自动关闭静态开关，切除Wt的供电，转由蓄电池经变换器逆变后向W3供电，经稳压滤波后供给负载。变换器既可稳压又可逆变。这种方式蓄电池充放电次数少，电池寿命延长，输出电压频率较稳定(电压稳定可达到±2%，频率可以稳定在±1%～2%);但线路中有铁磁元件，惯性较大。

                            图 UPS改良型接线方式
