图 3：VIN带电接入 -20V

在负电压瞬态时，GATE 引脚跟随 VIN 的密切程度决定了 LTC4365 反向连接保护电路的速度。在图中所用比例情况下，两种波形几乎无法区分。注意，无需额外的外部电路来提供反向连接保护。

AC 隔离

LTC4365 有一个恢复延迟定时器，可滤除 VIN 噪声，并有助于防止 VOUT 颤动。在 OV 或 UV 故障发生之后 (或当 VIN 变为负电压时)，输入电源电压必须至少在 36ms 之内返回所希望的工作电压窗口，以重新接通外部 MOSFET。若在不到 36ms 时间内脱离并重新返回故障状态，那么 MOSFET 保持断开状态。

图 4 显示，LTC4365 隔离 40V 至 -40V 的 AC 线电压。在负电压部分，GATE 引脚跟随 VIN，但当 VIN 变为正电压时，GATE 引脚仍然保持在地电位。注意，VOUT 一直不受影响。


图 4：36ms 恢复定时器隔离 28V、60Hz AC 线电压

在故障情况下的高压瞬态

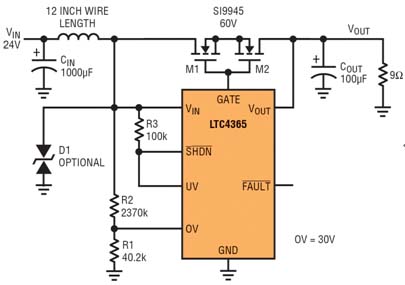

图 5 显示一个测试电路，该电路在过压情况下产生瞬态。标称输入电源为 24V，过压门限为 30V。图 6 显示 VIN 在过压情况下的波形。这些瞬态视 VIN 和 GATE 引脚上寄生电感的不同而不同。即使在实验中，可选电源箝位 (D1) 未使用，电路仍然能承受这些瞬态而不被损坏。

图 5：在VIN电感很大时发生 OV 故障

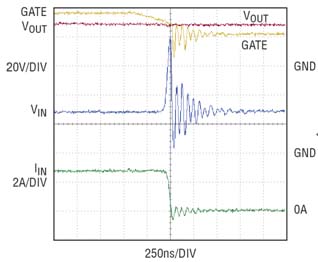

图 6：未使用 TransZorb (TVS) 时，发生 OV 故障时的瞬态

在两个电源之间做出选择

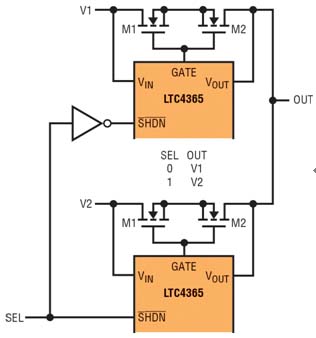

该器件停机时，VIN 和 VOUT 引脚可以由两个不同的电源以不同的电压驱动。LTC4365 自动驱动 GATE 引脚至低于两个电源之中较低的电压，从而防止电流从任一方向流过外部 MOSFET。图 7 所示应用使用两个 LTC4365，以在两个电源之间做出选择。应该小心地确保在任意给定时间内两个 LTC4365 中只有一个被启动。


图 7：在两个电源之中选择一个

在VOUT已加电时，VIN带电反向接入

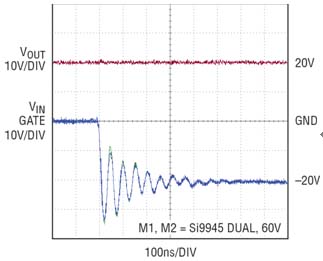

甚至在 VOUT 由单独的电源驱动时，LTC4365 也可防止受到负 VIN 连接的影响。图 8 显示，当 LTC4365 处于停机模式，VOUT 加电至 20V，VIN 带电接入 -20V 电压时的波形。只要不超过外部 MOSFET 的击穿电压 (60V)，那么 VOUT 端的 20V 电源电压就不受 VIN 端反向极性连接的影响。


图 8：VOUT加电时VIN热插拔 (Hot SwapTM) 至负电源的波形

结论
LTC4365 控制器保护敏感电路免受过压、欠压和电源反向连接的影响。只要合乎用户可调的 UV 和 OV 跳变门限，那么电源电压就被传递给输出。在这个窗口之外的任何电压都被隔离，窗口电压最高为 60V，最低为 -40V。

LTC4365 采用纤巧的 8 引脚 3mm x 2mm DFN 和 TSOT-23 封装，由于 LTC4365 采用了新颖的架构，所以可提供坚固和小尺寸的解决方案，而且所需的外部组件最少。LTC4365 无需给电源串联反向电压隔离二极管，用背靠背的外部 MOSFET 就可自动执行这一功能。LTC4365 提供 2.5V 至 34V 的宽工作电压范围，在停机时仅消耗 10µA 电流。
