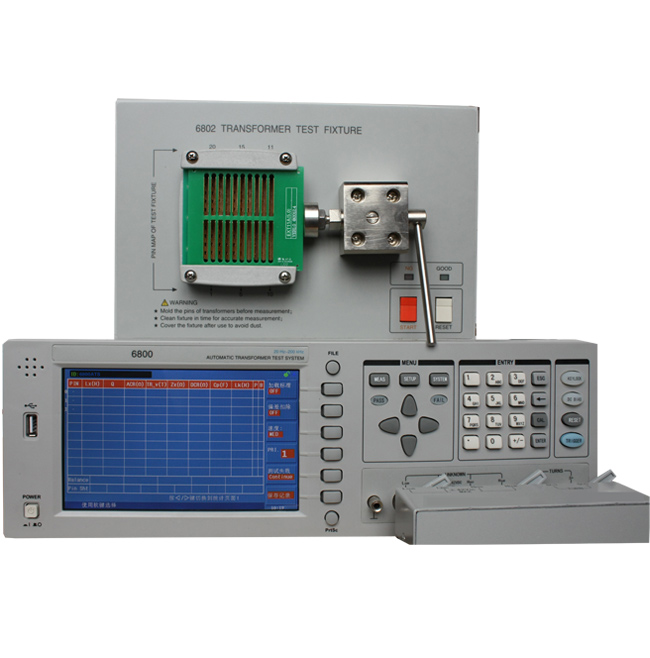

■ 7英寸16：9 TFT LCD显示器，分辨率800×480 RGB■ 简洁、淡雅的外观设计，灵活、便捷的面板操作■ 最高测试频率300kHz 分辨率0.5mHz■ 宽阔的信号幅度范围5mV-10Vrms 分辨率100μV■ 最快测试速度达75次秒■ 更宽的阻抗测量范围与更好的小信号测试稳定性■ 先进的高圈数比和弱耦合变压器测试能力■ 先进的DCR测试能力，大大提高低电阻变压器绕组的DCR测试能力■ 单屏可显示全部扫描测试结果，无需翻页■ 10Ω、30Ω、100Ω、10100、10CC多种不同信号源输出阻抗■ 可选配0-100mA0-10V偏置电源及1A偏流源■ 灵活的时间标记系统，文件设定、校准偏差与扣除时间均可记忆和显示■ 对选定的扫描参数进行多档分选■ 扫描盒继电器自检功能，保证扫描盒的可靠工作■ 灵活的偏差扣除方式■ 多种不良品处理方式机内100组设定文件保存，海量U盘设定文件保存能力■ 多种文件搜索模式：模糊搜索和精确搜索等■ 以CSV GIF格式保存测试数据和图像于USB存储器■ 提供PC级仪器测试设定文件编程能力（选件）■ 可通过USB HOST来实现仪器软件版本的升级和更新■ 多种接口方式支持上位机通讯■ 支持通过LAN接口实现多台仪器联网【技术参数】产品型号6800XB20Pin变压器扫描测试+LCR数字电桥（仅2868XA） 6800XA 基本测量准确度LCRZ0.05% DCR、圈数比0.1% 校准条件预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms清“0”：OPEN、SHORT后； 测试电缆长度：0 m 测试信号频率6800XB20HZ-200KHZ最小分辨率0.5mHZ准确度：0.01% 6800XA 20HZ-200KHZ 信号源输出阻抗10Ω、30Ω、100Ω可选， ±2% @1kHz AC测试信号电平正常5mV-10Vrms加100mA偏流最小分辨率：100μV 准确度：10%x设定电压+2mV 50μA-100mArms最小分辨率：1μA 恒定电平10mV-5Vrms最小分辨率：100μV 准确度：10%x设定电压+2mV 100μA-50mArms最小分辨率：1μA DC偏置电压源0V-± 10V最小分辨率：0.5mV 准确度：1%x设定电压+5mV 0mA-± 100mA最小分辨率：0.5μA DC偏置电流源0-± 1A最小分辨率：0.25mA，准确度：1%x设定电流+2mA负载开路电压：≤ 9 V 变压器测试参数圈数比 圈数 相位 电感 电容 漏感 品质因数 交流电阻 直流电阻 平衡 引脚短路Turn Ratio Turns Phase L C Lk Q ACR DCR Balance Pin Short LCR数字电桥测试参数Z| |Y| C L X B R G D Q θ DCR Turn-Ratio Phase Lk DCR显示范围0.00001 Ω－999.999 MΩ 圈数比显示范围1:0.001-1000:1 LCR参数显示范围|Z| R X 0.00001Ω — 99.9999MΩ|Y| G B 0.00001μs — 99.9999sC 0.00001pF — 9.99999FL 0.00001μH — 99.9999kHD 0.00001 — 9.99999Q 0.00001 — 99999.9θ(DEG) -179.999º — 179.999ºθ(RAD) -3.14159 — 3.14159Δ% -999.999% — 999.999% 测量速度(≥10 kHz)快速: 75次秒（13ms）中速:11次秒（90 ms）慢速：2.7次秒（370 ms） 等效电路串联 并联 量程方式自动 保持 触发方式内部 手动 外部 总线 平均次数1－255 校准功能开路 短路 负载
