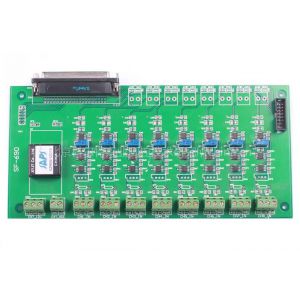

SF-690端子板由以下几部分组成：信号输入接线端子、8路仪表放大器、偏置电压电路、电流电压变换电路、输出插座件采用37芯D型插座或40芯牛角插座，或接线端子。通过37芯电缆或40芯扁平电缆 接线端子进出的信号可直接与数据采集卡实现信号传递。SF-690端子板外形尺寸采用国际标准，可与标准接线端子板托架配合，轻松固定于标准安装导轨上。也可使用板上的4个定位孔固定端子板。2.技术参数= 仪表放大器电路：8通道；= 放大器带宽：0～200Hz； = 放大倍数：1～200倍；（可根据用户需求在出厂时定制）= 输入电压范围：－10V～＋10V；= 输入电流范围：0～20mA；= 输出电压范围：－10V～＋10V；= 放大器偏置电压：+5V；= 电流电压变换电路：8通道；= 外接电源：+12V（出厂状态）；+5V或±12V（可选）= 外接电源功耗：≤3W；= 外形尺寸为：225107mm（PCB尺寸）、装托架：230.5mm113mm。可配接标准托架、导轨。= 固定孔中心距：X轴方向208mm；Y轴方向90mm；= 输入信号连接方式： 8路模拟电压或电流信号通过输入接线端子引入SF-690端子板上对应通道的仪表放大器。= 输出信号连接方式：1．37芯电缆方式：通过插接37芯电缆，为经过放大的8路模拟电压或电流信号传输到AD板，和扩展的8路模拟电压或电流信号，提供屏蔽传输接线。2．40芯电缆方式：通过插接40芯电缆，为经过放大的8路模拟电压或电流信号传输到AD板，和另一块扩展SF-690端子板上8路模拟电压或电流信号，提供传输接线。3．接线端子方式：通过在接线端子上连接信号的方式输出经过放大的8路模拟电压或电流信号。SF-690端子板适用于所有科尔特AD板卡。使用时注意AD板的引脚定义。
