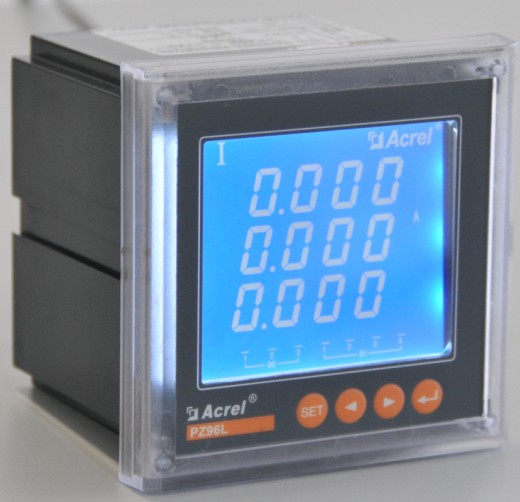

智能表是上海ACREL自主研发生产的产品,该电力仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。电力仪表可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表采用交流采样技术,能测量电网中的电流、电压频率、有功功率、无功功率、有功电能、无功电能等参数,可通过面板薄膜开关设置倍率,带RS485通讯、报警输出、开关量输入输出等功能。 下面以PZ96L-E4C产品为例介绍智能表的功能和技术参数。 适用环境 l 工作温度:LCD显示:-10℃~+45℃;LED显示:-10℃~+55℃ l 储存温度:-20℃~+70℃等 l 相对湿度:≤93%RH,不结露,无腐蚀性气体场所 l 海拔高度:≤2500m 电磁兼容 l 静电抗干扰实验 Ⅲ级(IEC61000-4-2) l 辐射抗干扰试验 Ⅲ级(IEC61000-4-3) l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4) l 浪涌抗干扰试验 Ⅳ级(IEC61000-4-5) l 射频传导干扰试验 Ⅲ级(IEC61000-4-6) l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8) 选配功能 l C — 带RS485通讯接口,采用MODBUS协议 l K — 带开关量输入/输出 l M — 模拟量输出 l J — 继电器报警输出 技术参数 电流输入 电流:1A、5A 持续1.2倍,瞬时10倍秒 功耗<0.5VA电压输入 电压:100V、220V、380V 持续1.2倍,瞬时2倍秒 功耗<0.5VA精度等级 电流、电压:0.5级 频率:0.05Hz 有功功率、有功电能:0.5级 无功功率、无功电能:1.0级绝缘电阻 ≥100MΩ工频耐压 电源输入输出之间2kV1min平均无故障工作时间 ≥50000h电能 2路集电极开路的光耦脉冲工作电源 工作范围 AC80~270V或DC100-350V,45Hz~65Hz; 功耗<1.2VA模拟量输出 4-20mA、0-20mA、0-5V等报警 1路无源常开触点:1A30VDC、2A250VAC,高、低、不平衡报警均可设置 开关量输入 无源干接点输入方式:内置电源,光耦隔离开关量输出 继电器常开触点输出:1A30VDC、2A250VAC通讯 RS485接口 MODBUS-RTU协议显示方式 带背光的液晶显示(附加L代号),数码管显示(无附加代号) 仪表外形及安装尺寸 (单位mm) l PZ80L-E4方形 — 面框尺寸为仪表面框尺寸为80mm80mm,开孔尺寸为76mm76mm,安装深度为91mm l PZ72L-E4 — 面框尺寸为仪表面框尺寸为72mm72mm,开孔尺寸为67mm67mm,安装深度为91mm l PZ96L-E4方形 — 面框尺寸为仪表面框尺寸为96mm96mm,开孔尺寸为88mm88mm,安装深度为85mm l PZ42-E4方形 — 面框尺寸为仪表面框尺寸为120mm120mm,开孔尺寸为108mm108mm,安装深度为85mm 安装方式 嵌入式安装 专利及著作权 PZ智能电力监控表专利:可编程智能表LCD液晶显示面板(80型)外观专利号200730082423.3 ;一种模块标准化的多功能网络电力仪表实用新型专利号200720075855.6 PZ智能电力监控表著作权登记号:沪 DGY-2008-0800《ACREL的PZ-E3E4测控软件V1.0》 范例 型 号:PZ96L-E4C 辅助电源:AC220V50HZ 输 入:380V 400A/5A 通 讯:RS485MODBUS协议 电 网:三相四线 如需了解,请联系!上海安科瑞电气股份有限公司联系人:徐霜 电话:021-69158261 18321975993电子邮箱:acrelxs@163.com QQ:1039781487
