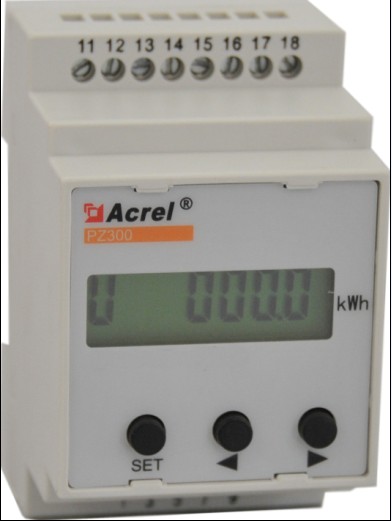

光伏电站直流检测表可以直接取代常规测量仪表。是一种先进的智能化、数字化的前端采集元件，仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议。 光伏电站直流检测表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电流、电压、功率和电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。 下面以PZ300-DE光伏电站直流检测表为例介绍光伏电站直流检测表的功能和技术参数。 光伏电站直流检测表 适用环境l 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃l 储存温度：-20℃~+70℃等l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所l 海拔高度：≤2500m 电磁兼容l 静电抗干扰实验 Ⅲ级(IEC61000-4-2)l 辐射抗干扰试验 Ⅲ级(IEC61000-4-3)l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)l 浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)l 射频传导干扰试验 Ⅲ级(IEC61000-4-6)l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8) 技术参数 电流输入直流电流 0~10A（直接输入，启动电流：5mA） 0~9999A（外置分流器或霍尔元件，量程可编程设定）分 流 器 支持输出为75mV霍尔元件 支持输出为0~20mA、4~20mA、0~5V、0~10V等功耗≤1mW 电压输入直流电压：0~1000V输入阻抗 ≥2kΩV 过 载 1.2倍可持续正常工作，2倍持续1秒 精度等级电流、电压：0.5级频率：0.05Hz有功功率、有功电能：0.5级无功功率、无功电能：1.0级 绝缘电阻≥100MΩ 工频耐压电源端子组与信号输入、输出端子组之间3kV1min（RMS） 平均无故障工作时间≥50000h 电能2路集电极开路的光耦脉冲 工作电源 电压范围 85~265VAC5060Hz、110~350VDC、36~48VDC功耗≤2W 模拟量输出DC4～20mA、DC0～20mA(负载500Ω) 报警1路继电器输出，2A30VDC或2A250VAC 开关量输入干接点输入，仪表内置电源，光耦隔离 开关量输出常开继电器无源触点，1A30VDC或2A250VAC 选配功能C — 带RS485通讯接口，采用Modbus协议 通讯RS485接口，半双工、光电隔离，Modbus-RTU协议波特率1200、2400、4800、9600、19200可选 显示方式LED或LCD（高亮蓝色背景光、背光延时时间可调） 安装方式DIN35mm导轨式安装 范例型 号：PZ300-DE输 入：DC0-60V DC0-50A0-75mV分流器接入显示方式：LCD显示辅助电源：ACDC85-270V测量参数：直流电压、直流电流、直流功率、直流电能 如需了解，请联系！上海安科瑞电气股份有限公司联系人：徐霜 电话：021-69158261 18321975993电子邮箱：acrelxs@163.com QQ：1039781487
