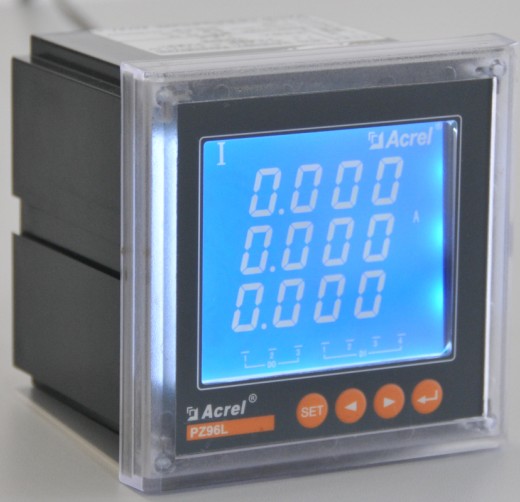

PZ96L-E4C电力仪表是上海安科瑞电气股份有限公司自主研发生产的产品，该电力仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。电力仪表可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表采用交流采样技术，能测量电网中的电流、电压频率、有功功率、无功功率、有功电能、无功电能等参数，可通过面板薄膜开关设置倍率，带RS485通讯、报警输出、开关量输入输出等功能。 下面以上海安科瑞PZ96L-E4C产品为例介绍智电力仪表的功能和技术参数。 适用环境l 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃l 储存温度：-20℃~+70℃等l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所l 海拔高度：≤2500m 电磁兼容l 静电抗干扰实验 Ⅲ级(IEC61000-4-2)l 辐射抗干扰试验 Ⅲ级(IEC61000-4-3)l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)l 浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)l 射频传导干扰试验 Ⅲ级(IEC61000-4-6)l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8) 选配功能l C — 带RS485通讯接口，采用MODBUS协议l K — 带开关量输入／输出l M — 模拟量输出l J — 继电器报警输出 技术参数 电流输入电流：1A、5A持续1.2倍，瞬时10倍秒功耗＜0.5VA 电压输入电压：100V、220V、380V持续1.2倍，瞬时2倍秒功耗＜0.5VA 精度等级电流、电压：0.5级频率：0.05Hz有功功率、有功电能：0.5级无功功率、无功电能：1.0级 绝缘电阻≥100MΩ 工频耐压电源输入输出之间2kV1min 平均无故障工作时间≥50000h 电能2路集电极开路的光耦脉冲 工作电源 工作范围 AC80~270V或DC100-350V，45Hz~65Hz；功耗＜1.2VA 模拟量输出4-20mA、0-20mA、0-5V等 报警1路无源常开触点：1A30VDC、2A250VAC，高、低、不平衡报警均可设置 开关量输入无源干接点输入方式：内置电源，光耦隔离 开关量输出继电器常开触点输出：1A30VDC、2A250VAC 通讯RS485接口 MODBUS-RTU协议 显示方式带背光的液晶显示（附加L代号），数码管显示（无附加代号） 仪表外形及安装尺寸 （单位mm ） l PＺ80L-E4方形 — 面框尺寸为仪表面框尺寸为80mm80mm，开孔尺寸为76mm76mm，安装深度为91mml PZ72L-E4 — 面框尺寸为仪表面框尺寸为72mm72mm，开孔尺寸为67mm67mm，安装深度为91mm l PZ96L-E4方形 — 面框尺寸为仪表面框尺寸为96mm96mm，开孔尺寸为88mm88mm，安装深度为85mm l PZ42-E4方形 — 面框尺寸为仪表面框尺寸为120mm120mm，开孔尺寸为108mm108mm，安装深度为85mm 安装方式 嵌入式安装 专利及著作权PZ智能电力监控表专利：可编程智能表LCD液晶显示面板(80型)外观专利号200730082423.3 ；一种模块标准化的多功能网络电力仪表实用新型专利号200720075855.6PZ智能电力监控表著作权登记号：沪 DGY-2008-0800《安科瑞PZ-E3E4测控软件V1.0》 范例型 号：PZ96L-E4C辅助电源：AC220V50HZ输 入：380V 400A／５Ａ通 讯：ＲＳ485 ＭODBUS协议电 网：三相四线 如需了解，请联系！上海安科瑞电气股份有限公司联系人：徐霜 电话：021-69158261 18321975993电子邮箱：acrelxs@163.com QQ：1039781487
