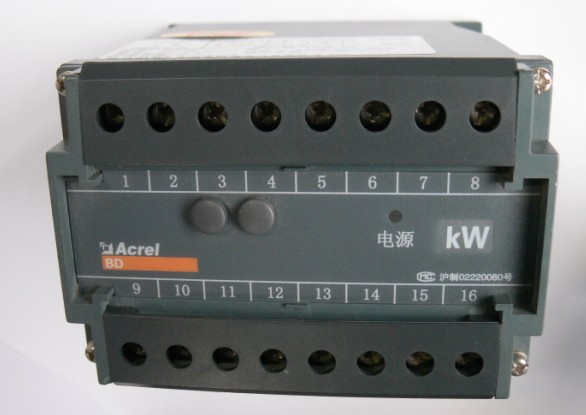

多电量数字变送器是将电力系统中的电度量转换成高线性比例输出的脉冲量的一种装置。 下面以上海安科瑞BD-3E为例，介绍多电量数字变送器的功能及应用。 上海安科瑞多电量数字变送器BD-3E BD-3E系列多电量数字变送器将电力系统中的电度量转换成高线性比例输出的脉冲量。该变送器可带RS485通讯接口，采用Modbus协议，可输出三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量，1~4路模拟量可选，两路电能脉冲输出。产品符合GBT13850-1998、IEC-688标准。 适用环境 工作温度：-10℃~55℃储存温度：-25℃~70℃相对湿度：≤90%RH，不结露，无腐蚀性气体场所海拔高度：≤2500m 技术参数 输入信号 l 测量范围：AC 1A、5A，AC 100V、220V、380Vl 过载：电流：持续1.2倍，瞬时电流10倍1秒；电压：持续1.2倍，瞬时电压2倍1秒；l 频率：45Hz~65Hz 输出信号 l 输出：脉冲量、DC 4~20mAl 负载：≤600Ω 工作电源 AC 85V~265V 或DC 100V~350V 温度漂移系数 精度等级为0.5级时≤200ppm℃，精度等级为0.2级时≤100ppm℃ 响应时间 400ms 绝缘电阻 ≥100MΩ 精度等级 0.5级，0.2级 工频耐压 辅助电源输入输出2kV1min50Hz 安装方式 l BD-3E、BD-4E多电量数字变送器采用标准35mm导轨安装，或者用螺钉固定l BD-4EA组合式多功能电力仪表由主体和显示器组成，主体部分采用标准35mm导轨安装；显示器为嵌入式安装，面框尺寸为7272（mm），开孔尺寸为6767（mm） 选型 上海安科瑞多电量数字变送器BD-3E三相三线多电量数字变送器，可将电力系统中的电度量转换成高线性比例输出的脉冲量，同时测量三相电流、电压、有功功率、无功功率、频率、功率因数等并可将其隔离变送输出DC 4~20mA信号 ，并带RS485通讯接口、Modbus协议。 范例型 号：BD-3E输 入：电流5A 电压100V 功率866W 输 出：40000脉冲KWh、四路DC 4-20mA附加功能：RS485通讯接口、Modbus协议电力网络：三相三线辅助电源：AC220V50Hz 型 号：BD-4EA输 入：电流5A 电压380V 测量参数：三相电流、电压、有功功率、无功功率、频率、功率因数、有功电能、无功电能输 出：40000脉冲KWh、二路DC 4-20mA附加功能：RS485通讯接口、Modbus协议辅助电源：AC220V50Hz显示方式：LED显示（数码管）应用场合：GCK、GCS、MNS等低压抽屉柜 如需了解，请联系！上海安科瑞电气股份有限公司联系人：徐霜 电话：021-69158261 18321975993电子邮箱：acrelxs@163.com QQ：1039781487
