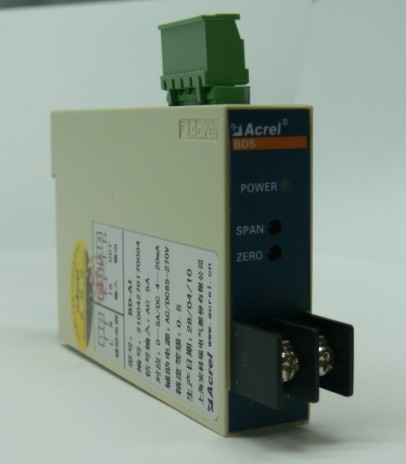

单相交流电压变送器是一种将电网中的电压隔离变送成线性的直流模拟信号装置。 下面以上海安科瑞单相交流电压变送器BD-AV为例，介绍电压变送器的功能及应用。 BD-AV电压变送器可以将电网中的单相电压隔离变送输出模拟信号，同时可带有标准的 RS-485通讯接口，采用 Modbus-RTU通讯协议，保证了上位机通讯的快速可靠。 符合标准 GBT13850-1998、IEC-688标准。 适用环境 工作温度：-10℃~55℃储存温度：-25℃~70℃相对湿度：≤90%RH，不结露，无腐蚀性气体场所海拔高度：≤2500m 技术参数 输入信号 l 测量范围：AC 0~120V、0~300V、0~500Vl 电压过载：持续1.2倍，瞬时电压2倍1秒l 频率：45Hz~65Hz 输出信号 l 输出：DC 4~20mA、0~20mA、0~5V、0~10Vl 负载：电流输出时≤600Ω，电压输出时≥1000Ω 工作电源 AC 85V~265V 或DC 100V~350V 温度漂移系数 精度等级为0.5级时≤200ppm℃，精度等级为0.2级时≤100ppm℃ 响应时间 400ms 绝缘电阻 ≥100MΩ 工频耐压 辅助电源输入输出2kV1min50Hz 安装方式 BD-AV电压变送器采用标准35mm导轨安装，或者用螺钉固定 选型 上海安科瑞电压变送器BD-AV-T单相交流电压变送器，采用真有效值测量电路，可对各种正弦波或非正弦波正确测量，可将AC 0~120V、0~300V、0~500V交流电压隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V模拟信号；标准35mm导轨安装。 范例 型 号：BD-AV输 入：AC 0~450V输 出：DC4~20mA精 度：0.2级附加功能：RS485通讯接口、Modbus协议辅助电源：AC220V50Hz 型 号：BD-AV-T输 入：AC 0~120V输 出：DC 4~20mA精 度：0.5级辅助电源：DC220V 如需了解，请联系！上海安科瑞电气股份有限公司联系人：徐霜 电话：021-69158261 18321975993电子邮箱：acrelxs@163.com QQ：1039781487
