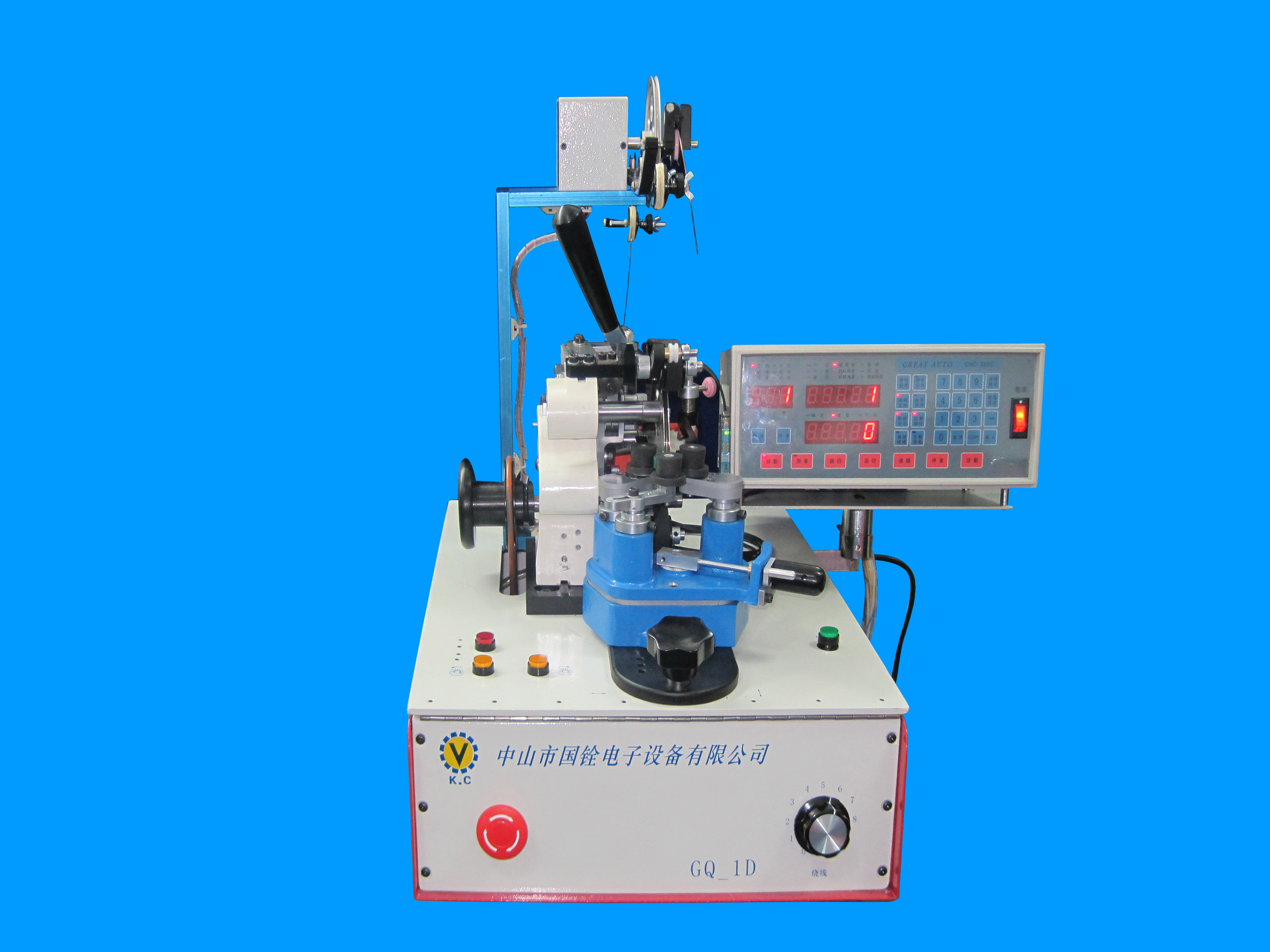

GQ系列环形绕线机中的GQ-1D型，具备国铨环形绕线机独一无二的先进技术，可编程控制器使得绕线操作更加简便。它具有步进马达以驱动铁心旋转，提供高速度、高扭力、高精度之定位。控制器是为了使GQ-1D的编程和操作更加简便而专门设计的，它能够储存1000步序之绕线资同志，料，切断电源后绕线资料不会流失。 GQ-1A具有以下特点：独立储线速度及长度控制 独立绕线速度及圈数控制 编程控制步进马达驱动铁心向任一方向转动，空回控制到最小 可变线距控制——从稀疏排线到微幅精密排线都可通过编程达到既定效果 单旋钮控制浮动驱动器保证铁心在绕线过程中定心 包带机头操作控制机构 LED显示；内设光纤旋转感应器；程序储存；具有稳定、可靠、精确度高 RS-485程序接口，可与PC机连接 快换绕线机头、快速夹紧装置、可绕双线铁心自动回旋功能 按钮和（或）脚掣控制 规格与性能最大线径：1.2mm最小线径：0.05mm最大成品外径：101.6mm(4.00)最小成品外径：3.26mm(0.125)最小成品内径：1.00mm(0.040)最大成品高度：50.8mm(2.00)绕线速度：可变，最大1600TPM线距：编程控制分段绕线：编程控制累积式绕线：编程控制减速：编程控制加速：编程控制电机：混合型步进电机动力需求：220V，5060Hz机器尺寸：机器重量： 型 号GQ-1A 技术指标 储线槽尺寸（SHUTTLE SIZE） 2英寸 4英寸 6英寸线径（WIRE SIZE） 0.05 0.16mm 0.06-1.2mm 0.4-1.2mm最小完成内径（CORE MIN.I.D） 1mm 3.8mm 10mm适用外径范围（COREO.D.RANGE） 4.7-10mm 10-38mm 15.8-63.5mm线圈最大高度（CORE.MAX HEIGHT） 6mm 25.4mm 38mm 绕线最快速度（MAX SPEED） 1500T.P..M 1500T.P..M 1500T.P..M 产品说明主要特性 采用人机对话设计，资料设定快捷简单。 可选择皮带式或边滑式机头，提高设备适用范围，降低成本。 采用储线环储线，绕线，可避免漆包线损伤，生產效益高。 储线长度直接精密光电可关控制，可避免浪费漆包线。 圈数计数以LED光纤感测，圈数准确无误。
