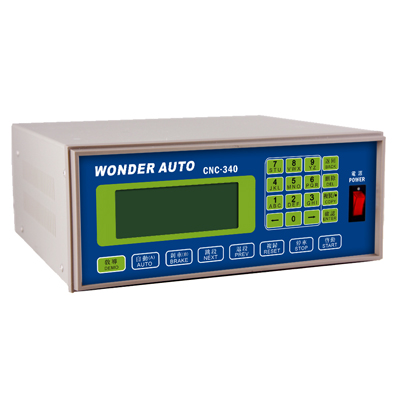

◆ 系统概述经济型伺服绞线机控制系统是我公司针对绕线机行业客户的绕线带绞线需求推出的一套经济型控制系统，主要用于变压器、电感线圈的绕制。特别在绕制0.1mm线径以下的漆包线产品时，可以实现线头、线尾的多股绞合。该系统具备4轴运动控制能力，能够实现高精度排线，高速度绕线及高效率的绞线。◆ 系统特色 大屏幕192×64点阵式LCD，中文显示。 数字键导航操作，教导式参数设定，简单易学。 采用FLSH ROM存储器资料，每个资料分别命名，且断电后资料不会丢失。 绞线轴、走线轴（挂线轴）提供0~99段速度选择，与机械配置相关的当量设定。 绕线轴双方向高速计数模式。提供0～99段速度、加减速设定。 具有气压侦测、断线检测报警功能。气压正常才可启动。断线后下次启动保护。 故障自动判断、设定参数或运转中产生错误，自动提示错误信息。◆ 典型应用 医疗电子设备上电感线圈的绕制 背光源等电子变压器线圈的绕制◆ 系统性能指标可控轴数 4轴排线轴位置精度 取决于传动比和驱动单元的细分数绞线轴位置精度 取决于传动比和驱动单元的细分数绞线圈数 0~9999圈绞线速度 0~99%绕线轴速度设定 0~99%绕线圈数设定范围 0~9999.9圈系统支持最大输入点 10点（含2路高速脉冲输出）系统支持最大输出点 26点（含2轴原点、3个外部开关：启动、停止、复归）◆ 系统运行环境 工作温度：0℃～50℃ 贮存温度：-20℃～80℃ 湿 度：5%～95% 非凝露 电 源：（输入）：220 VAC±10%，Max 200W（仅主控制）
