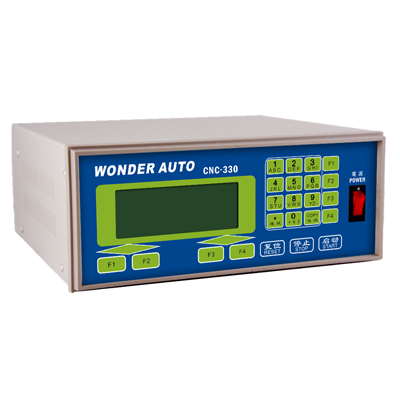

◆ 系统概述马达转子绕线控制系统，专注于无刷马达转子绕线、马达外转子绕线。该系统具备3轴控制能力，可实现单头、双头高速绕线；可实现精密排线；可实现转极分度功能；同时可以扩展多个IO用于实现理线、剪线、断线检测等较复杂的辅助绕线功能。该系统多用于CPU风扇转子绕线、吊扇外转子绕线、电动车外转子绕线、无刷马达转子绕线等。◆ 系统特色 大屏幕192×64点阵式LCD，中文显示。功能键导航操作，单手设定，简单易懂。 采用FLASH ROM存储焊锡资料，断掉电后资料不会丢失。 转角分度、排线轴传动比可随机构设计选定，移动速度0～99%可调。 绕线速度0～99%设定，实际转速取决于传动比。 可以在绕制过程中暂停绕线，手工修整绕线或任意选择其他槽绕线。 具备掉电保存数据功能，防止意外停电出现次品。 可简易测试所有电控部件有无异常。 故障自动判别功能。◆ 典型应用 CPU风扇转子绕线机 吊扇转子绕线机 微型无刷电机转子绕线机◆ 系统性能指标排线轴位置精度 取决于传动比和驱动单元的细分数转角轴位置精度 取决于传动比和驱动单元的细分数排线轴行程范围 0～999.99mm转角范围 0～999.990绕线轴速度设定 0～99%对应0～10VDC电压调速或2段速数字调速复归定位速度范围 0～99%系统加密数位 0～9999系统支持最大输出点 10点（含2路高速脉冲输出）系统支持最大输入点 26点（含2轴原点、3个外部开关：启动、停止、复归）◆ 系统运行环境 工作温度：0℃～50℃ 贮存温度：-20℃～80℃ 湿 度：5%～95% 非凝露 电 源：（输入）：220VAC±5%，Max200W（仅主控制）
